Série NanoVNA par NanoRFE
La série originale NanoVNA haute performance conçue par NanoRFE.
Que vous accordiez une antenne radioamateur, conceviez des filtres WiFi 6 ou effectuiez des recherches RF en laboratoire, nos analyseurs de réseau vectoriel portables offrent une précision de niveau professionnel de 50 kHz à 6 GHz.
- Matériel officiel : Architectures originales S-A-A-2 et VNA6000.
- Plage supérieure : Mesures de précision jusqu'à 6 GHz avec une plage dynamique de 110 dB.
- Reconnu mondialement : La norme de l'industrie pour les passionnés et les ingénieurs RF.
Qu'est-ce qu'un NanoVNA ?
Le NanoVNA est un analyseur de réseau vectoriel portable et compact. Contrairement à un simple analyseur de TOS (SWR), il mesure à la fois l'amplitude et la phase des signaux RF, vous permettant de visualiser des abaques de Smith, de mesurer la perte des filtres et d'accorder des systèmes d'antennes complexes de 50 kHz jusqu'à 4 GHz ou 6 GHz (selon le modèle).
Applications principales
Mesurez le TOS (SWR), la perte de retour et l'impédance pour les déploiements radioamateurs, WiFi et IoT.
Caractérisez les filtres passe-bande, les atténuateurs et les amplificateurs avec une plage dynamique allant jusqu'à 110 dB.
Localisez les défauts de câble et mesurez la longueur du câble / le facteur de vélocité grâce aux fonctionnalités TDR de précision.
Le NanoVNA est devenu l'analyseur d'antenne radioamateur le plus populaire en raison de sa portabilité et de ses capacités de tracé d'abaque de Smith.
Mesures courantes avec le NanoVNA :
- TOS & Perte de retour (Accord d'antenne)
- Abaque de Smith (Adaptation d'impédance)
- Caractérisation de filtre (Passe-bande/Coupe-bande)
- Perte de câble coaxial (Perte d'insertion)
- Longueur de câble (via TDR)
- Test de quartz/résonateur
Quel NanoVNA dois-je acheter ?
- L'opérateur radioamateur : Si vous accordez des antennes HF, VHF ou UHF, le NanoVNA V2 Plus4 est la référence absolue. Il offre le meilleur équilibre entre prix et performances pour l'analyse du TOS et de l'abaque de Smith.
- Le développeur WiFi & IoT : Pour ceux qui travaillent sur les bandes ISM 2,4 GHz ou 5,8 GHz, le VNA6000-A est requis pour atteindre la plage de 6 GHz avec une grande précision.
- Le laboratoire RF professionnel : Le VNA6000-B présente une architecture personnalisée avec une plage dynamique de 110 dB, ce qui en fait une alternative portable aux coûteux VNA de bureau pour la caractérisation des filtres.
L'avantage de performance NanoRFE
Bien que les clones se ressemblent de l'extérieur, les circuits internes sont très différents. Les appareils NanoRFE offrent :
- Blindage à haute isolation : Empêche la diaphonie et garantit un bruit de fond stable.
- Mélangeurs à haute linéarité : Évitent les artefacts de compression fréquents dans les copies à bas coût.
- Support logiciel officiel : Compatibilité garantie avec NanoVNA-QT pour l'exportation automatisée des données.
Comparer les modèles NanoVNA
Comparez les spécifications des séries officielles NanoVNA V2 et V3 (VNA6000) pour trouver l'instrument adapté à votre laboratoire RF.
| Série / Modèle |
Plage de fréquences |
Plage dynamique |
Blindage | Fonctionnalités clés |
|---|---|---|---|---|
| Série NanoVNA V2 (Architecture S-A-A-2) | ||||
| NanoVNA V2 Plus4 | 50k - 4.4GHz | 90dB | Blindage métallique complet | Modèle professionnel standard ; interface USB haute vitesse. |
| NanoVNA V2 Plus4 Pro | 50k - 4.4GHz | 90dB | Blindage métallique complet | Bande passante IF réglable ; stabilité thermique améliorée ; bruit de tracé réduit pour les travaux de précision en laboratoire. |
| Série NanoVNA V3 (Architecture VNA6000) | ||||
| VNA6000-A | 50k - 6GHz | 95dB | Blindage EMI interne & externe | Optimisé pour le WiFi 6 et les applications de la bande ISM 5,8 GHz. |
| VNA6000-B | 50k - 6GHz | 110dB | Blindage EMI interne & externe | Modèle phare : Plage dynamique la plus élevée ; architecture personnalisée à faible bruit ; performances de laboratoire professionnel. |
| NanoVNA Générique (V1, edy555 historique, clones NanoVNA-H, H4) | ||||
| NanoVNA Générique | 300 MHz (fondamentale) 900 MHz (harmoniques) |
~30dB | Non blindé | Bruit de tracé élevé, utilisable pour un accord HF/VHF très basique. |

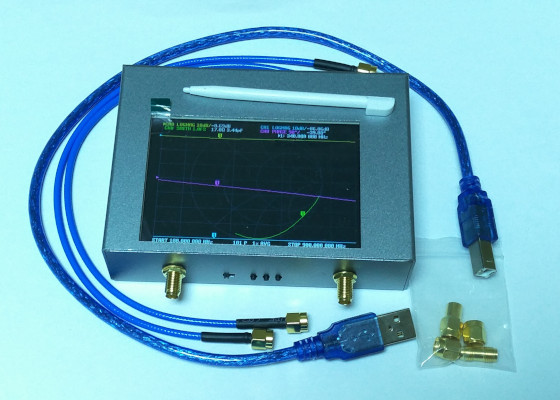

Série NanoVNA V2
L'analyseur 4,4 GHz de référence dans l'industrie. Parfait pour accorder les antennes, mesurer les filtres et les duplexeurs.
Spécifications techniques du NanoVNA V2 ▸

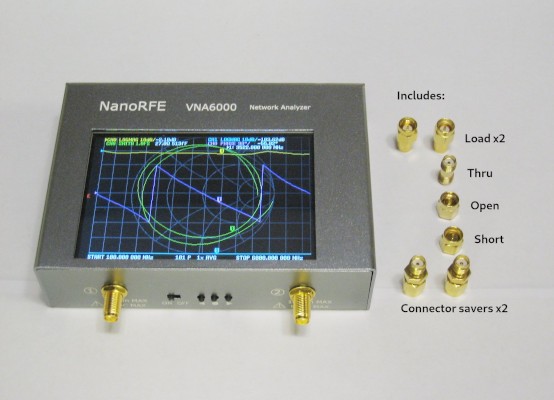

Série VNA6000
Architecture de nouvelle génération offrant un bruit de tracé réduit et une plage dynamique élevée jusqu'à 6 GHz.
Spécifications techniques du VNA6000 ▸Précision prouvée : Comparaisons avec des VNA professionnels
La série NanoVNA de NanoRFE est la seule plateforme d'analyse à bas coût qui fournit des résultats reproductibles comparables aux instruments de laboratoire standard de l'industrie.
vs. Keysight FieldFox
Des tests indépendants réalisés par AE5X démontrent une plage dynamique et une linéarité de niveau professionnel de 1 GHz à 3 GHz.
Mesures de précision sans harmoniques
Contrairement aux anciens clones de NanoVNA qui utilisent des harmoniques pour exagérer leur plage de fréquences (ce qui entraîne des mesures bruyantes et souvent incorrectes), les V2 Plus4 et VNA6000 utilisent des fréquences fondamentales sur toute leur plage.
- Plage dynamique de 90 dB+ : Mesurez les filtres à haute réjection et les duplexeurs en toute confiance.
- Annulation de la dérive thermique : Notre architecture VNA-R garantit que votre étalonnage reste valide pendant des mois, et non des minutes.
- Haute stabilité de tracé : Obtenez 90 % de bruit de tracé en moins que les variantes génériques.
Ressources NanoVNA et prise en main
Pour les débutants
Pour les utilisateurs avancés
Étalonnage SOLT professionnel
Pour garantir une précision de niveau laboratoire, tous les appareils NanoRFE prennent en charge l'étalonnage SOLT (Court-circuit, Circuit ouvert, Charge, Traversée - Short, Open, Load, Through). Chaque kit officiel comprend des standards d'étalonnage SMA de précision. L'étalonnage de votre NanoVNA supprime les effets des câbles et des adaptateurs, déplaçant le "plan de référence" directement vers votre appareil sous test (DUT).
Logiciel officiel NanoVNA : VNA View
Connectez votre NanoVNA à votre PC ou Mac via USB pour débloquer des fonctionnalités avancées. Utilisez le logiciel officiel NanoVNA-QT (VNA View) pour l'exportation de données en temps réel, ou le favori de la communauté NanoVNA Saver pour des balayages haute résolution et un contrôle à distance.
Premiers pas avec votre NanoVNA
1. Régler la plage : Définissez vos fréquences de début (Start) et de fin (Stop) (par ex., 140 MHz à 150 MHz pour la bande radioamateur 2m).
2. Étalonner : Effectuez toujours un étalonnage SOLT (Court-circuit, Circuit ouvert, Charge, Traversée) avant de mesurer.
3. Connecter : Branchez votre antenne ou appareil au Port 1 (S11) pour mesurer le TOS ou au Port 2 (S21) pour la perte de filtre.
Foire aux questions NanoVNA
Q : Le NanoVNA V2 est-il un bon analyseur d'antenne ?
R : Oui. Contrairement aux simples ROS-mètres, le NanoVNA mesure l'impédance complexe (amplitude et phase), ce qui vous permet de voir exactement pourquoi une antenne est désaccordée à l'aide d'un abaque de Smith.
Q : Quelle est la différence entre le NanoVNA-H (edy555) et le NanoVNA V2 ?
R : Le NanoVNA-H est une ancienne conception à 300 MHz (atteignant 900 MHz avec des harmoniques). Le NanoVNA V2 (S-A-A-2) est une architecture entièrement nouvelle conçue pour 4 GHz et plus, avec une plage dynamique nettement supérieure et un meilleur blindage.
L'évolution du NanoVNA
Le projet NanoVNA a largement dépassé la conception originale de 2019 par edy555. Vous trouverez ci-dessous la feuille de route officielle des générations matérielles.
Génération 1 (Historique)
Modèles : NanoVNA-H, H4 (edy555)
Fréquences : 300 MHz (900 MHz harmoniques)
Statut : Arrêté / Obsolète
Utilise des mélangeurs SA612 obsolètes. Précision limitée au-dessus de 300 MHz.
Génération 2 (Standard)
Modèles : NanoVNA V2 Plus4 / Pro
Fréquences : 4,4 GHz (Fondamentale)
Statut : Activement pris en charge
Nouvelle architecture S-A-A-2 avec une plage dynamique de 90 dB.
Génération 3 (Nouvelle Génération)
Modèles : Série VNA6000
Fréquences : 6 GHz (Professionnel)
Statut : Modèle phare actuel
Précision de niveau laboratoire dans un format portable.
Historique du NanoVNA
-
2019 : Le NanoVNA-H (edy555)
Le premier analyseur portable de 50 kHz à 300 MHz basé sur une simple architecture de mélangeur SA612A à 1 étage, avec des harmoniques couvrant jusqu'à 900 MHz. Bien que le projet original NanoVNA (edy555) ait révolutionné le marché amateur en 2019, les exigences RF des utilisateurs modernes ont surpassé ces premières conceptions. -
2020 : NanoRFE & le NanoVNA V2 (S-A-A-2)
NanoRFE a été fondé par les développeurs pour apporter des mesures haute fréquence fiables au grand public. En introduisant une nouvelle architecture basée sur le synthétiseur ADF4350 et le mélangeur AD8342, nous avons étendu la plage de fréquences du NanoVNA à 3 GHz, offrant ainsi le premier analyseur de réseau vectoriel de poche capable de mesures de paramètres S en UHF. Remarque : Bien que la conception S-A-A-2 soit désormais largement clonée, le NanoVNA V2 Plus4 officiel reste la seule version bénéficiant du blindage et des optimisations de firmware des développeurs originaux. -
2022 : Le V2 Plus4 & Plus4 Pro
NanoRFE a réalisé une avancée majeure dans l'industrie avec la sortie du V2 Plus4, atteignant une véritable plage dynamique de 90 dB. En développant une architecture de pont RF commuté propriétaire (VNA-R) et en introduisant une bande passante IF (IFBW) réglable, nous avons considérablement réduit le bruit de fond. Ces modèles sont devenus la référence pour les communications par satellite, l'accord de duplexeurs et l'ingénierie RF professionnelle, offrant une précision de niveau laboratoire dans un format portable. -
2024+ : La série VNA6000 (Nouvelle Génération)
Le VNA6000 (NanoVNA V3) représente un bond en avant vers l'instrumentation RF de niveau professionnel. Doté d'une architecture entièrement nouvelle mettant l'accent sur le blindage de chaque sous-module, il élimine les problèmes de fuite RF des conceptions précédentes. Cela permet des mesures précises d'appareils à bande étroite et de filtres à haute réjection sur une plage allant de 50 kHz à 6 GHz. Avec une plage dynamique phare de 110 dB et une compensation thermique intégrée, le VNA6000 offre des performances de laboratoire dans un format portable de 300 g. Idéal pour le WiFi 6, les bandes ISM 5,8 GHz et la recherche RF avancée.
