Seria NanoVNA od NanoRFE
Oryginalna, wysokowydajna seria NanoVNA zaprojektowana przez NanoRFE.
Niezależnie od tego, czy stroisz antenę krótkofalarską, projektujesz filtry WiFi 6, czy prowadzisz laboratoryjne badania RF, nasze przenośne wektorowe analizatory obwodów zapewniają profesjonalną dokładność w zakresie od 50 kHz do 6 GHz.
- Oficjalny sprzęt: Oryginalne architektury S-A-A-2 i VNA6000.
- Niezrównany zasięg: Precyzyjne pomiary do 6 GHz z zakresem dynamiki wynoszącym 110 dB.
- Zaufanie na całym świecie: Standard branżowy zarówno dla hobbystów, jak i inżynierów RF.
Czym jest NanoVNA?
NanoVNA to kompaktowy, przenośny wektorowy analizator obwodów. W przeciwieństwie do prostego miernika SWR, urządzenie to mierzy zarówno amplitudę, jak i fazę sygnałów RF, co pozwala na generowanie wykresów Smitha, pomiar tłumienia filtrów oraz strojenie złożonych systemów antenowych w zakresie od 50 kHz do 4 GHz lub 6 GHz (w zależności od modelu).
Kluczowe zastosowania
Pomiary SWR, strat odbiciowych i impedancji w instalacjach krótkofalarskich, WiFi i IoT.
Charakteryzacja filtrów pasmowoprzepustowych, tłumików i wzmacniaczy przy zakresie dynamiki do 110 dB.
Lokalizowanie uszkodzeń kabli oraz precyzyjne pomiary długości kabli i współczynnika skrócenia.
NanoVNA zyskał status najpopularniejszego amatorskiego analizatora antenowego dzięki swojej mobilności i obsłudze wykresów Smitha.
Typowe pomiary przy użyciu NanoVNA:
- SWR i straty odbiciowe (Strojenie anten)
- Wykres Smitha (Dopasowanie impedancji)
- Charakteryzacja filtrów (Pasmowoprzepustowe / Środkowozaporowe)
- Tłumienie w kablu koncentrycznym (Straty wtrąceniowe)
- Długość kabla (przy użyciu funkcji TDR)
- Testowanie kwarców/rezonatorów
Który model NanoVNA powinienem kupić?
- Dla krótkofalowców: Jeśli zamierzasz stroić anteny w pasmach HF, VHF lub UHF, NanoVNA V2 Plus4 to złoty standard. Oferuje optymalny stosunek ceny do jakości przy analizie SWR i obsłudze wykresów Smitha.
- Dla projektantów rozwiązań WiFi i IoT: Osobom pracującym w pasmach ISM 2,4 GHz oraz 5,8 GHz niezbędny będzie model VNA6000-A, gwarantujący wysoką dokładność na częstotliwościach rzędu 6 GHz.
- Dla profesjonalnych laboratoriów RF: Model VNA6000-B wyróżnia się niestandardową architekturą o dynamice 110 dB. Stanowi świetną mobilną alternatywę dla drogich, stacjonarnych urządzeń VNA służących do charakteryzacji filtrów.
Przewaga wydajnościowa NanoRFE
Choć z zewnątrz klony wyglądają podobnie, ich układ elektroniczny znacznie różni się od oryginału. Urządzenia NanoRFE oferują:
- Ekranowanie o wysokiej izolacji: Chroni przed przesłuchami, zapewniając bardzo stabilny poziom szumów.
- Mieszacze o wysokiej liniowości: Eliminują artefakty kompresji typowe dla tanich kopii.
- Oficjalne wsparcie oprogramowania: Gwarantowana zgodność z aplikacją NanoVNA-QT do zautomatyzowanego eksportu danych.
Porównanie modeli NanoVNA
Sprawdź specyfikacje oficjalnych serii sprzętu NanoVNA V2 i V3 (VNA6000), aby znaleźć odpowiedni instrument dla swojego warsztatu lub laboratorium.
| Seria / Model |
Zakres częstotliwości |
Zakres dynamiki |
Ekranowanie | Kluczowe cechy |
|---|---|---|---|---|
| Seria NanoVNA V2 (Architektura S-A-A-2) | ||||
| NanoVNA V2 Plus4 | 50k - 4.4GHz | 90dB | Pełne metalowe ekranowanie | Standardowy, profesjonalny model z szybkim złączem USB. |
| NanoVNA V2 Plus4 Pro | 50k - 4.4GHz | 90dB | Pełne metalowe ekranowanie | Regulowane IFBW; podwyższona stabilność temperaturowa; ograniczony szum ścieżki (trace noise) dla precyzyjnych prac laboratoryjnych. |
| Seria NanoVNA V3 (Architektura VNA6000) | ||||
| VNA6000-A | 50k - 6GHz | 95dB | Wewnętrzne i zewnętrzne |
Optymalizacja pod kątem rozwiązań dla pasma WiFi 6 oraz ISM 5,8 GHz. |
| VNA6000-B | 50k - 6GHz | 110dB | Wewnętrzne i zewnętrzne ekranowanie EMI | Model flagowy: Najwyższy zakres dynamiki; niestandardowa niskoszumowa architektura; osiągi profesjonalnego sprzętu laboratoryjnego. |
| Zwykłe NanoVNA (V1, stary projekt edy555, klony NanoVNA-H, H4) | ||||
| Zwykły NanoVNA | 300MHz (podstawowa) 900MHz (harmoniczne) |
~30dB | Brak ekranowania | Wysoki poziom szumów, użyteczny wyłącznie do najprostszych zestrojeń w pasmach HF/VHF |

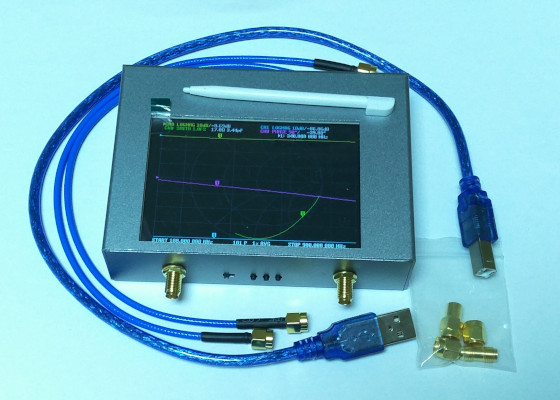

Seria NanoVNA V2
Uznany w branży analizator 4,4 GHz. Niezastąpiony podczas strojenia anten, sprawdzania filtrów i duplekserów.
Specyfikacja techniczna NanoVNA V2 ▸

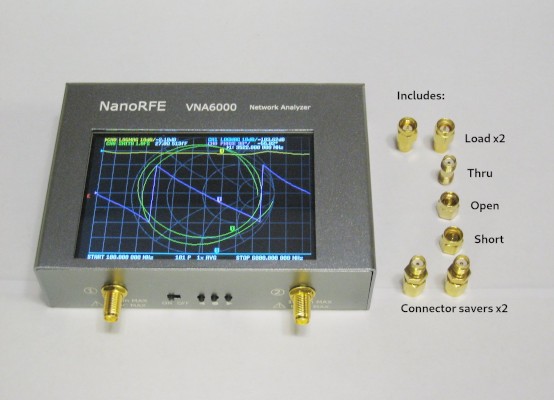

Seria VNA6000
Architektura nowej generacji charakteryzująca się mniejszymi szumami własnymi i wysoką dynamiką sięgającą 6 GHz.
Specyfikacja techniczna VNA6000 ▸Potwierdzona dokładność: Porównania z profesjonalnymi VNA
Oferowana przez NanoRFE seria NanoVNA to jedyna niedroga platforma, która generuje powtarzalne wyniki na poziomie drogich, branżowych przyrządów laboratoryjnych.
vs. Keysight FieldFox
Niezależne testy wykonane przez AE5X udowadniają, że urządzenie gwarantuje profesjonalny zakres dynamiki oraz doskonałą liniowość w paśmie 1 GHz do 3 GHz.
vs. HP-8753E
Zestawienie sporządzone przez DD1US pokazuje niemalże identyczne śledzenie wykresu Smitha względem aparatury profesjonalnej.
Precyzyjne pomiary bez uciekania się do harmonicznych
W odróżnieniu od starych kopii NanoVNA, zawyżających pasmo poprzez użycie częstotliwości harmonicznych (co prowadzi do błędnych, zaszumionych odczytów), modele V2 Plus4 i VNA6000 korzystają z częstotliwości podstawowych (fundamental) na przestrzeni całego obsługiwanego zakresu.
- Ponad 90 dB dynamiki: Mierz filtry o silnym tłumieniu i sprawdzaj dupleksery z całkowitą pewnością.
- Niwelowanie dryftu temperaturowego: Zastosowana w naszych modelach architektura VNA-R sprawia, że kalibracja pozostaje ważna przez całe miesiące, a nie tylko pojedyncze minuty.
- Wysoka stabilność ścieżki pomiarowej: Pomiary charakteryzują się o blisko 90% niższym poziomem szumu na wykresach w porównaniu do ogólnodostępnych wariantów zastępczych.
Materiały NanoVNA i pierwsze kroki
Dla początkujących
Dla zaawansowanych użytkowników
Profesjonalna kalibracja SOLT
Aby gwarantować niezrównaną laboratoryjną jakość odczytów, każdy przyrząd opuszczający linie produkcyjne NanoRFE wspiera zestaw kroków procedury SOLT (Short, Open, Load, Through). Każdy z oferowanych przez nas zestawów zawiera komplet precyzyjnych obciążeń wzorcowych na złącza SMA. Tego typu kalibracja analizatora niweluje wpływ złączy i kabli pośrednich, skutecznie przemieszczając referencyjną płaszczyznę pomiarową na gniazdo w testowanym urządzeniu, czyli (DUT).
Oficjalne oprogramowanie NanoVNA: VNA View
Korzystając ze standardowego złącza USB, bardzo szybko podłączysz swoje urządzenie serii NanoVNA do komputera lub maka, błyskawicznie uzyskując dostęp do wachlarza dodatkowych funkcji. Posłuż się oprogramowaniem NanoVNA-QT (VNA View), aby eksportować paczki z danymi w czasie rzeczywistym. Do zaawansowanego skanowania przebiegów, zwiększania ich rozdzielczości i sterowania zdalnego świetnie sprawdzi się z kolei wysoce doceniane przez społeczność oprogramowanie NanoVNA Saver.
Pierwsze kroki z NanoVNA
1. Ustaw zakres: Zdefiniuj granice testowanych częstotliwości (np. początek na 140 MHz i koniec na 150 MHz przy badaniach związanych z amatorskim pasmem 2m).
2. Skalibruj: Zawsze wykonaj kalibrację standardami procedury SOLT (Short, Open, Load, Through) tuż przed weryfikacją toru pomiarowego.
3. Podłącz: Zapnij odpowiednie złącza od testowanej anteny czy układu i podepnij się pod Port 1 (S11), jeśli zależy Ci na znajomości SWR. W przypadku weryfikacji spadków na paśmie danego filtru, połącz układ odpowiednio do Portu 2 (S21).
Często zadawane pytania (FAQ) o NanoVNA
P: Czy NanoVNA V2 to dobry analizator antenowy?
O: Tak. W przeciwieństwie do podstawowych mierników SWR, NanoVNA mierzy impedancję zespoloną (amplitudę i fazę), co pozwala dokładnie zobaczyć, dlaczego antena jest odstrojona, korzystając z wykresu Smitha.
P: Jaka jest różnica między NanoVNA-H (edy555) a NanoVNA V2?
O: NanoVNA-H to przestarzały projekt dla pasma do 300 MHz (osiągający 900 MHz przy użyciu harmonicznych). NanoVNA V2 (S-A-A-2) to całkowicie nowa architektura zaprojektowana do pracy powyżej 4 GHz, charakteryzująca się znacznie wyższym zakresem dynamiki i lepszym ekranowaniem.
Ewolucja NanoVNA
Projekt NanoVNA wyszedł daleko poza oryginalny projekt edy555 z 2019 roku. Poniżej znajduje się oficjalna mapa drogowa generacji sprzętu.
Generacja 1 (Przestarzała)
Modele: NanoVNA-H, H4 (edy555)
Częstotliwość: 300 MHz (900 MHz harmoniczne)
Status: Wycofana / Przestarzała
Wykorzystuje wycofane z produkcji mieszacze SA612. Ograniczona dokładność powyżej 300 MHz.
Generacja 2 (Standardowa)
Modele: NanoVNA V2 Plus4 / Pro
Częstotliwość: 4,4 GHz (Podstawowa)
Status: Aktywnie wspierana
Nowa architektura S-A-A-2 z zakresem dynamiki 90 dB.
Generacja 3 (Nowej Generacji)
Modele: Seria VNA6000
Częstotliwość: 6 GHz (Profesjonalna)
Status: Obecny flagowiec
Dokładność klasy laboratoryjnej w przenośnej formie.
Historia NanoVNA
-
2019: NanoVNA-H (edy555)
Pierwszy przenośny analizator 50 kHz-300 MHz oparty na prostej architekturze jednostopniowego mieszacza SA612A, z harmonicznymi pokrywającymi pasmo do 900 MHz. Chociaż oryginalny projekt NanoVNA (edy555) zrewolucjonizował rynek hobbystyczny w 2019 roku, wymagania RF współczesnych użytkowników przerosły te wczesne konstrukcje. -
2020: NanoRFE i NanoVNA V2 (S-A-A-2)
Firma NanoRFE została założona przez twórców w celu udostępnienia niezawodnych pomiarów wysokich częstotliwości szerokiemu gronu odbiorców. Wprowadzając nową architekturę opartą na syntezatorze ADF4350 i mieszaczu AD8342, rozszerzyliśmy zakres częstotliwości NanoVNA do 3 GHz, dostarczając pierwszy kieszonkowy wektorowy analizator obwodów zdolny do pomiarów parametrów S w paśmie UHF. Uwaga: Chociaż projekt S-A-A-2 jest obecnie szeroko klonowany, oficjalny model NanoVNA V2 Plus4 pozostaje jedyną wersją posiadającą oryginalne ulepszenia w ekranowaniu i optymalizacjach oprogramowania układowego. -
2022: V2 Plus4 i Plus4 Pro
Firma NanoRFE dokonała przełomu w branży, wypuszczając model V2 Plus4, który osiągnął rzeczywisty zakres dynamiki 90 dB. Opracowując autorską architekturę przełączanego mostka RF (VNA-R) i wprowadzając regulowaną szerokość pasma IF (IFBW), drastycznie obniżyliśmy poziom szumów. Modele te stały się złotym standardem w komunikacji satelitarnej, strojeniu duplekserów i profesjonalnej inżynierii RF, oferując laboratoryjną precyzję w przenośnym formacie. -
2024+: Seria VNA6000 (Nowa Generacja)
Model VNA6000 (NanoVNA V3) to skok do profesjonalnej klasy przyrządów RF. Dzięki całkowicie nowej architekturze, skupiającej się na ekranowaniu każdego submodułu, eliminuje problemy z wyciekiem sygnału RF znane z wcześniejszych projektów. Pozwala to na precyzyjne pomiary urządzeń wąskopasmowych i filtrów o silnym tłumieniu w paśmie od 50 kHz do 6 GHz. Z flagowym zakresem dynamiki wynoszącym 110 dB oraz wbudowaną kompensacją temperatury, model VNA6000 oferuje wydajność klasy laboratoryjnej w przenośnej formie o wadze niespełna 300 g. To doskonałe rozwiązanie pomiarowe przy obsłudze WiFi 6, pasm ISM 5,8 GHz oraz przy rozbudowanych badaniach i wdrożeniach RF.
