Serie NanoVNA di NanoRFE
La serie NanoVNA originale e ad alte prestazioni progettata da NanoRFE.
Che tu stia sintonizzando un'antenna per radioamatori, progettando filtri WiFi 6 o conducendo ricerche RF di laboratorio, i nostri analizzatori di reti vettoriali portatili offrono una precisione di livello professionale da 50kHz fino a 6GHz.
- Hardware Ufficiale: Architetture originali S-A-A-2 e VNA6000.
- Gamma Superiore: Misurazioni di precisione fino a 6GHz con una gamma dinamica di 110dB.
- Scelto in Tutto il Mondo: Lo standard di settore per hobbisti e ingegneri RF.
Cos'è un NanoVNA?
Il NanoVNA è un analizzatore di reti vettoriali compatto e portatile. A differenza di un semplice analizzatore SWR, misura sia l'ampiezza che la fase dei segnali RF, consentendoti di visualizzare le Carte di Smith, misurare la perdita dei filtri e sintonizzare sistemi di antenne complessi da 50kHz fino a 4GHz o 6GHz (a seconda del modello).
Applicazioni Principali
Misura SWR, Return Loss e Impedenza per implementazioni Radioamatoriali, WiFi e IoT.
Caratterizza filtri passa-banda, attenuatori e amplificatori con una gamma dinamica fino a 110dB.
Individua difetti nei cavi e misura la lunghezza del cavo/fattore di velocità con funzionalità TDR di precisione.
Il NanoVNA è diventato l'analizzatore di antenne per radioamatori più popolare grazie alla sua portabilità e alle funzionalità della Carta di Smith.
Misurazioni Comuni con NanoVNA:
- SWR e Return Loss (Sintonizzazione Antenne)
- Carta di Smith (Adattamento di Impedenza)
- Caratterizzazione Filtri (Passa-banda/Notch)
- Perdita Cavo Coassiale (Insertion Loss)
- Lunghezza Cavo (tramite TDR)
- Test Cristalli/Risonatori
Quale NanoVNA dovrei comprare?
- Il Radioamatore: Se stai sintonizzando antenne HF, VHF o UHF, il NanoVNA V2 Plus4 è lo standard di riferimento. Offre il miglior equilibrio tra prezzo e prestazioni per l'analisi SWR e della Carta di Smith.
- Lo Sviluppatore WiFi e IoT: Per coloro che lavorano sulle bande ISM a 2.4GHz o 5.8GHz, il VNA6000-A è necessario per raggiungere l'intervallo dei 6GHz con elevata precisione.
- Il Laboratorio RF Professionale: Il VNA6000-B presenta un'architettura personalizzata con una gamma dinamica di 110dB, rendendolo un'alternativa portatile ai costosi VNA da banco per la caratterizzazione dei filtri.
Il Vantaggio delle Prestazioni NanoRFE
Mentre i cloni sembrano simili all'esterno, i circuiti interni sono profondamente diversi. I dispositivi NanoRFE offrono:
- Schermatura ad Alto Isolamento: Previene il crosstalk e garantisce un rumore di fondo stabile.
- Mixer ad Alta Linearità: Evitano gli artefatti di compressione comuni nelle copie a basso costo.
- Supporto Software Ufficiale: Compatibilità garantita con NanoVNA-QT per l'esportazione automatizzata dei dati.
Confronta i Modelli NanoVNA
Confronta le specifiche delle serie ufficiali NanoVNA V2 e V3 (VNA6000) per trovare lo strumento giusto per il tuo laboratorio RF.
| Serie / Modello |
Gamma di Frequenza |
Gamma Dinamica |
Schermatura | Caratteristiche Principali |
|---|---|---|---|---|
| Serie NanoVNA V2 (Architettura S-A-A-2) | ||||
| NanoVNA V2 Plus4 | 50k - 4.4GHz | 90dB | Schermatura metallica completa | Modello professionale standard; interfaccia USB ad alta velocità. |
| NanoVNA V2 Plus4 Pro | 50k - 4.4GHz | 90dB | Schermatura metallica completa | IFBW regolabile; stabilità termica migliorata; rumore di traccia ridotto per lavori di precisione in laboratorio. |
| Serie NanoVNA V3 (Architettura VNA6000) | ||||
| VNA6000-A | 50k - 6GHz | 95dB | Ottimizzato per WiFi 6 e applicazioni su banda ISM a 5.8GHz. | |
| VNA6000-B | 50k - 6GHz | 110dB | Schermatura EMI interna ed esterna | Modello di Punta: Massima gamma dinamica; architettura personalizzata a basso rumore; prestazioni da laboratorio professionale. |
| NanoVNA Generico (V1, edy555 legacy, NanoVNA-H, Cloni H4) | ||||
| NanoVNA Generico | 300MHz (fondamentale) 900MHz (armoniche) |
~30dB | Non schermato | Elevato rumore di traccia, utilizzabile per sintonizzazione HF/VHF di base |

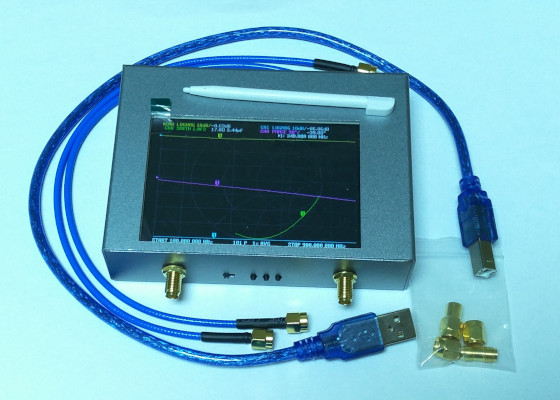

Serie NanoVNA V2
L'analizzatore a 4.4GHz standard del settore. Perfetto per sintonizzare antenne, misurare filtri e duplexer.
Specifiche Tecniche NanoVNA V2 ▸

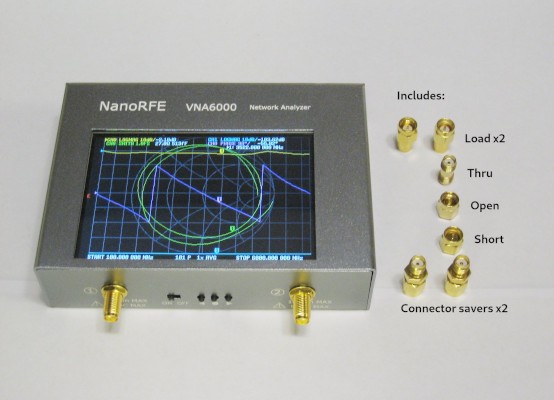

Serie VNA6000
Architettura di nuova generazione con rumore di traccia inferiore ed elevata gamma dinamica fino a 6GHz.
Specifiche Tecniche VNA6000 ▸Precisione Comprovata: Confronti con VNA Professionali
La serie NanoVNA di NanoRFE è l'unica piattaforma di analizzatori a basso costo che offre risultati ripetibili comparabili agli strumenti da laboratorio standard del settore.
vs. Keysight FieldFox
Test indipendenti condotti da AE5X dimostrano una gamma dinamica e una linearità di livello professionale da 1GHz a 3GHz.
vs. HP-8753E
Il confronto effettuato da DD1US mostra un tracciamento della Carta di Smith quasi identico.
Misurazioni di Precisione Senza Armoniche
A differenza dei cloni NanoVNA obsoleti che usano le armoniche per esagerare la loro gamma di frequenza (portando a misurazioni rumorose e spesso errate), il V2 Plus4 e il VNA6000 utilizzano frequenze fondamentali per tutto il loro intervallo.
- Gamma Dinamica di 90dB+: Misura con sicurezza filtri ad alta reiezione e duplexer.
- Cancellazione della Deriva Termica: La nostra architettura VNA-R assicura che la tua calibrazione rimanga valida per mesi, non minuti.
- Elevata Stabilità della Traccia: Ottieni il 90% di rumore di traccia in meno rispetto alle varianti generiche.
Risorse NanoVNA e Guida Iniziale
Per Principianti
Calibrazione SOLT Professionale
Per garantire una precisione di livello laboratorio, tutti i dispositivi NanoRFE supportano la calibrazione SOLT (Short, Open, Load, Through). Ogni kit ufficiale include standard di calibrazione SMA di precisione. La calibrazione del tuo NanoVNA rimuove gli effetti di cavi e adattatori, spostando il "piano di riferimento" direttamente sul tuo dispositivo in prova (DUT).
Software Ufficiale NanoVNA: VNA View
Collega il tuo NanoVNA al PC o Mac tramite USB per sbloccare funzionalità avanzate. Usa il software ufficiale NanoVNA-QT (VNA View) per l'esportazione dei dati in tempo reale, oppure il preferito della community NanoVNA Saver per scansioni ad alta risoluzione e controllo remoto.
Iniziare con il tuo NanoVNA
1. Imposta l'Intervallo: Definisci le frequenze di Start e Stop (es. da 140MHz a 150MHz per i 2m Radioamatoriali).
2. Calibra: Esegui sempre una calibrazione SOLT (Short, Open, Load, Through) prima di misurare.
3. Collega: Attacca la tua antenna o dispositivo alla Porta 1 (S11) per misurare l'SWR o alla Porta 2 (S21) per la perdita del filtro.
Domande Frequenti su NanoVNA
D: Il NanoVNA V2 è un buon analizzatore di antenne?
R: Sì. A differenza dei misuratori SWR di base, il NanoVNA misura l'impedenza complessa (ampiezza e fase), consentendoti di vedere esattamente perché un'antenna è fuori sintonia utilizzando una Carta di Smith.
D: Qual è la differenza tra NanoVNA-H (edy555) e NanoVNA V2?
R: Il NanoVNA-H è un progetto legacy a 300MHz (che raggiunge i 900MHz con le armoniche). Il NanoVNA V2 (S-A-A-2) è un'architettura completamente nuova progettata per i 4GHz+ con una gamma dinamica significativamente superiore e una migliore schermatura.
L'Evoluzione del NanoVNA
Il progetto NanoVNA si è spinto ben oltre il progetto originale edy555 del 2019. Di seguito la roadmap ufficiale delle generazioni hardware.
Generazione 1 (Legacy)
Modelli: NanoVNA-H, H4 (edy555)
Frequenza: 300MHz (armoniche 900MHz)
Stato: Fuori Produzione / Obsoleto
Utilizza mixer SA612 fuori produzione. Precisione limitata oltre i 300MHz.
Generazione 2 (Standard)
Modelli: NanoVNA V2 Plus4 / Pro
Frequenza: 4.4GHz (Fondamentale)
Stato: Attivamente Supportato
Nuova architettura S-A-A-2 con gamma dinamica di 90dB.
Generazione 3 (Next-Gen)
Modelli: Serie VNA6000
Frequenza: 6GHz (Professionale)
Stato: Attuale Modello di Punta
Precisione da laboratorio in un formato portatile.
Storia del NanoVNA
-
2019: Il NanoVNA-H di edy555
Il primo analizzatore portatile 50kHz-300MHz basato su una semplice architettura mixer SA612A a 1 stadio, con armoniche che coprono fino a 900MHz. Sebbene il progetto originale NanoVNA (edy555) abbia rivoluzionato il mercato hobbistico nel 2019, i requisiti RF degli utenti moderni hanno superato quei primi progetti. -
2020: NanoRFE e il NanoVNA V2 (S-A-A-2)
NanoRFE è stata fondata dagli sviluppatori per portare misurazioni ad alta frequenza e affidabili alle masse. Introducendo una nuova architettura basata sul sintetizzatore ADF4350 e sul mixer AD8342, abbiamo esteso la gamma di frequenza del NanoVNA a 3GHz, offrendo il primo Analizzatore di Reti Vettoriali tascabile capace di misurazioni dei parametri S in UHF. Nota: Sebbene il progetto S-A-A-2 sia oggi ampiamente clonato, il NanoVNA V2 Plus4 ufficiale rimane l'unica versione dotata della schermatura e delle ottimizzazioni firmware degli sviluppatori originali. -
2022: Il V2 Plus4 e Plus4 Pro
NanoRFE ha raggiunto un'importante svolta nel settore con il rilascio del V2 Plus4, ottenendo un'autentica gamma dinamica di 90dB. Progettando un'architettura proprietaria con ponte RF a commutazione (VNA-R) e introducendo l'IFBW (Larghezza di Banda a Frequenza Intermedia) regolabile, abbiamo ridotto drasticamente il rumore di fondo. Questi modelli sono diventati lo standard di riferimento per le comunicazioni satellitari, la sintonizzazione dei duplexer e l'ingegneria RF professionale, offrendo precisione da laboratorio in un formato portatile. -
2024+: La Serie VNA6000 (Next Gen)
Il VNA6000 (NanoVNA V3) rappresenta un salto di qualità verso la strumentazione RF di livello professionale. Dotato di un'architettura completamente nuova con particolare attenzione alla schermatura di ogni sottomodulo, elimina i problemi di dispersione RF dei progetti precedenti. Ciò consente misurazioni precise di dispositivi a banda stretta e filtri ad alta reiezione su un intervallo da 50kHz a 6GHz. Con una gamma dinamica di punta di 110dB e compensazione della temperatura integrata, il VNA6000 offre prestazioni da laboratorio in un formato portatile di 300g. Ideale per WiFi 6, bande ISM a 5.8GHz e ricerca RF avanzata.
